成都工贸职业技术学院2022年单独招生考试电子信息类技能综合测试考试大纲

zhuiyan2 2022-10-19 13:52:52 成都工贸职业技术学院 374 ℃


一、考试性质

本考试是中等职业学校电子信息技术类学生报考我校单独招生的选拔性考试。

二、考试依据

1.《中等职业学校信息技术类专业教学标准(试行)》(教职成厅函[2014]11号);

2.《国家职业标准:电工》,职业编码:6-31-01-03;标准发文:人社厅发[2018]145号。

3.考试范围

1)电工基础知识;

2)国家职业标准初级电工知识与操作技能。

三、考试方式

技能综合测试考核内容包含专业基础、专业基础技能、心理素质、分析问题和解决问题能力等。考试方式为实际操作,考试总分为200分,考试时间90分钟。

四、考试内容和要求

(一)考试范围

基于电工技能在电子信息类专业中所到起的基础和支撑作用,故以电工(初级)相应技能要求作为考试内容。考生领取考试试卷,根据试卷上图纸技术要求,完成电力拖动线路装操作考试。

(二)考试要求

1.考试时间:90分钟;

2.考试组织:考试采用现场实际操作形式,考生为一人一工位;

3.分值比例:安全文明生产占25%,基本操作技能占75%;

4.评分方法:考评员根据考生表现,在考生评分标准上现场评分;考生在考试过程中违反安全文明生产要求且拒不改正者,根据现场监考人员确认,取消该考生考试资格,该考生将不予录取,考生现场确认。

5.考试条件及其材料要求

1)考试设备

1)设备设施准备

序号

名称

规格

单位

数量

备注

1

钢制网孔板

500mm×800mm

1

可用木工板代替

2

组合开关

自定

1


3

熔断器

自定

5


4

交流接触器

CJT1-20

1


5

按钮开关

自定

3


6

绝缘铜芯导线

2.5mm单股铜芯导线

若干

导线颜色包括黄色、绿色、红色、蓝色;可用铝芯线代替铜芯线

7

接线端子排

自定

1


8

编码套管

自定

若干


9

螺钉螺帽

M4*15

若干


说明:

1)每个工位有一个工作台,工位间不能互相影响、干扰,每个工作台的右上角贴有工位号,考场采光良好,不足部分采用照明补充;

2)考场应干净整洁、空气新鲜,无环境干扰;

3)考场内应设有单相电源并装有触电保护器;

4)考前由考务管理人员检查考场各工位应准备的器材、工具是否齐全,所贴工位号是否有遗漏。

*表格中设备材料的准备仅针对一名考生。

2)考生准备

序号

名称

型号与规格

单位

数量

备注

L

万用表

自定

1


2

电工通用工具

验电笔、钢丝钳、剥线钳、尖嘴钳、绝缘胶带、螺丝刀(包括十字口螺丝刀、一字口螺丝刀)

1


3

签字笔

自定

1


4

铅笔

自定

1


5

橡皮

自定

1


6

劳保用品

绝缘鞋、工作服等

1


2)考试技能要求

工作内容

技能要求

相关知识

装前检查

安装前对元器件进行检查

1.低压元件的选用;

2.低压元件的检测。

器件安装与电路连接

1.元器件安装位置正确,安装牢固;

2.能进行三相笼型异步电动机单向运转控制电路的安装、检查、调试、故障排除;

3.按照电气原理图进行接线;

4.布线平整美观;

5.接线牢固,无松动;

6.正确使用电工工具。

1.电气原理图的识读;

2.低压元件的安装规范;

3.三相交流笼型异步电动机单向运转电路原理;

4.电工工具正确使用方法。

接线工艺

1.导线颜色选择正确;

2.接线端电线露铜不超过2mm

3.布线横平竖直,走线不交叉、不跨线。

1.电力拖动线路布线规范;

2.导线连接方法;

3.接线工艺规范。



3)考试安全文明生产要求

1)服从监考教师安排,遵守考场秩序;

2)操作时穿好工作服,袖口需扎紧,戴工作帽,正确执行安全技术规范,避免发生安全事故;

3)考试过程中,未经监考人员允许,不得私自通电;

4)正确使用电工工具,工具、元件摆放整齐;

5)操作结束后应将所有用过的物品擦拭干净,摆放整齐。

6.主要考核内容与分值分配

序号

考核项目

配分

考核主要内容

1

安全文明生产

50

1)正确执行国家有关安全技术操作规程;

2)正确执行企业有关文明生产规定;

3)遵守实习场地及设备使用规则;

4)爱护设施设备及工量具;

5)测试结束后工位的整理与卫生,工量具摆放整齐;

2

基本操作技能

150

1)正确识读电气原理图并按图操作;

2)正确使用电工螺丝刀、钢丝钳、验电笔、万用表以及剥线钳等电工工具;

3)低压元器件安装正确、牢固;

4)接线正确、规范、美观;

5)操作安全、规范;

6)通电成功。

综合技能操作样题

试题:三相异步电动机点动控制线路的安装

1.本题分值:200分

2.考核时间:90分钟

3.考核形式:实际操作

4.考核要求:

(1)根据电路要求选择元器件并进行安装前检查;

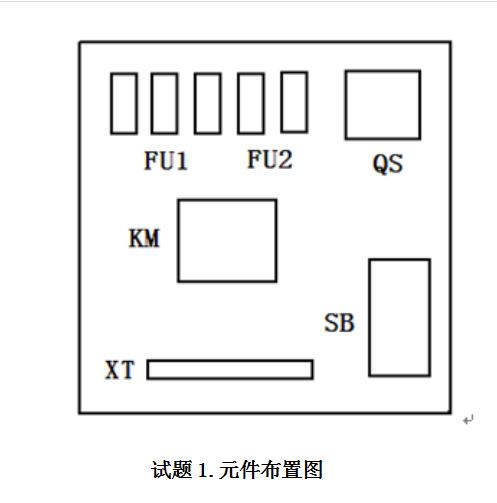

(2)按照布置图安装元件,按照原理图配线安装线路;

(3)所有电气元件安装应符合规范,按明线工艺要求接线。





2.评分标准

序号

作业

项目

考核内容

及要求

配分

评分标准

考核

记录

扣分

得分

1

安全文明生产

正确执行国家有关安全技术操作规程。

10

违反不得分




正确执行企业有关文明生产规定。

10

违反不得分




遵守实习场地及设备使用规则。

10

违反不得分




爱护设施设备及工量具。

10

违反不得分




测试结束后工位的整理与卫生,工量具摆放整齐。

10

违反不得分




2

基本技能操作

元器件检查

10

电气元件错检漏检,每处扣2分。




器件安装位置及固定

20

器件安装位置有误或有倾斜,每处扣5 分

元件固定不牢,每处扣5分。




正确使用电工螺丝刀、钢丝钳、验电笔、万用表以及剥线钳等电工工具。

10

不能正确使用电工工具,每次扣2分。




电路连接

30

不按原理图接线,每处扣5分。




接线工艺

50

导线颜色选择错误,每处扣2分;

布线不平直,每处扣5分;

布线有交叉、跨线,每处扣5分;

接线不牢靠,每处扣5分;

接线端电线露铜超过2mm,每处扣2分;

编码套管未套,每处扣2分;

编码套管上未编码或编码错误,每处扣2分。




通电

30

通电不成功,扣30分。






200




否定项说明:若考生发生下列情况之一,则应及时终止考试,考生该成绩记为零分:

1.操作过程中,未经监考人员允许私自通电者;

2.严重违反安全文明规范;

3.出现重大事故
